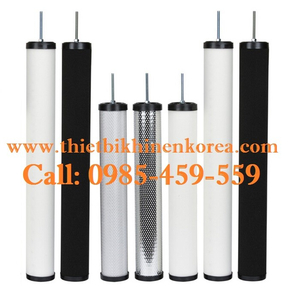

LÕI LỌC KHÍ EC13-1119

(1 đánh giá)

Mã sản phẩm : EC13-1119

Xuất xứ : HALLA-KOREA

Bảo hành : 12 Tháng

LÕI LOC KHÍ HALLA (ULTRA FINE AIR FILTER) Model: EM/EP/EL/EC/EA SERIES Lưu lượng: 2.3 - 1,103 m3/phút Độ tinh lọc: 40µm, 5µm, 1µm, 0.1µm, 0.01µm, 0.003ppm Áp suất max: 9.7 Bar Kết nối: 1/2'' (15A) - 12'' (300A)

Call: 0985-843-778

Chi tiết

SPECIFICATION

Model (Size)	In/Out Connect	Flow Capacity (N㎥/min)
		Main		Pre		Line		Coalescent		Adsorbent
		3700	E/T (EM)	3200	E/T (EP)	3100	E/T (EL)	1300	E/T (EC)	1500	E/T (EA)
		40㎛	E/T (EM)	5㎛	E/T (EP)	1㎛	E/T (EL)	0.01㎛	E/T (EC)	0.01ppm	E/T (EA)
15A	1/2″(s)	2.2	37-3	1.8	32-3	1.12	31-3	1.0	13-3	1.0	15-3
20A	3/4″(s)	5.7	37-4	3.5	32-4	2.8	31-4	1.9	13-4	1.9	15-4
25A	1″(s)	8	37-5	5.7	32-5	5.6	31-5	3.5	13-5	3.5	15-5
40A	1-1/2″(s)	17	37-7	14	32-7	11	31-7	10	13-7	10	15-7
50A	2″(s)	29	37-8	25	32-8	22	31-8	14	13-8	14	15-8
65A	2-1/2″(F)	58	37-9	49	32-9	48	31-9	28	13-9	28	15-9
80A	3″(F)	88		73		72		42		42
100A	4″(F)	139		120		118		70		70
125A	5″(F)	162		145		132		84		84
150A	6″(F)	282		221		192		113		113
200A	8″(F)	447		331		307		197		197
250A	10″(F)	733		555		529		331		331
300A	12″(F)	1103		850		793		505		505

Model (Size)	Dimension(mm)							Weight (kg)
Model (Size)	H	L	H1	H2	H3	H4	H5	Weight (kg)
15A	272	84	256	16				1
20A	472	100	210	185	43	34	48	1.5
25A	589	100	210	302	43	34	48	2
40A	760	145	210	420	70	60	70	5
50A	760	155	210	520	70	60	80	7
65A	1348	550	345	740	262			47
80A	1348	550	345	740	262			50
100A	1426	650	356	775	295			90
125A	1456	650	356	775	325			92
150A	1935	750	372	760	375	1508	1560	130
200A	2047	830	392	840	407	1640	1640	138
250A	2341	900	360	1051	490	1902	1851	257
300A	2472	1000	372	1119	553	2045	1919	339

(S) : SCREW TYPE, (F) : FLANGE TYPE, E/T : ELEMENT
여과공기 유량 (N㎥/min)은 1차측 압력 7kgf/㎠ 일 때의 최대 유량이므로 선정 시 압력 강화를 고려하여야 합니다.
압력강화 : Main Filter, Pre Filter - 0.3kgf/㎠, Line Filter,
Coalescent Filter, Adsorbent Filter - 0.2~0.4kgf/㎠
MODEL : 65A 부터는 한국 산업 안전 관리 공단 (KOSHA)의 설계 및 성능검사 대상 품목입니다. (필터 직경 : 6 inch 이상)
SUPPORT(다리)는 150A이상 적용됩니다. (65A~125A는 옵션)
기본 색상은 청색이며, 주문에 의해 다른 색상으로 변경 가능합니다.
모델명 : Main Filter - UMF, Pre Filter - UPF, Line Filter – ULF, Coalescent Filter – UCF, Adsorbent Filter – UAF
모델선정방법 : 모델명 + 모델번호 + 사이즈, 예) Main Filter 이고 In/Out Connect가 2″, 40㎛일 때 : UMF-3700-50A

ELEMENT QUANTITY(수량

Model(Size)	15A	20A	25A	40A	50A	65A	80A	100A	125A	150A	200A	250A	300A
QUANTITY	1	1	1	1	1	2	3	5	6	8	11	19	30

엘레멘트의 종류별 구조와 특성

ELEMENT	MAIN	PRE	LINE	COALESCENT	ADSORBENT
MODEL	EM	EP	EL	EC	EA
번호	37	32	31	13	15
여과도(㎛)	40㎛	5㎛	1㎛	0.01 ㎛	0.01PPM
사진
구조 및 형상
재질	소결수진(PE)		FIBER GLASS MEDIA 표면:PUNCHING METAL	FIBER GLASS MEDIA 표면:URETHAN FORM	FIBER GLASS MEDIA 표면:URETHAN FOAM
여과도 및 효율	-40㎛이상 고형 불순물 100% 제거 -응축수 90%이사 유분 90%이상 제거	-5㎛이상 고형 불순물 100% 제거 -응축수 97%이사 유분 70%이상 제거	-1㎛이상 고형 불순물 100% 제거 -응축수 100%이사 유분 98%이상 제거	-0.01㎛이상 고형 불순물 100% 제거 -응축수 및 오일미스트를 99.999%이상 제거능력 (여과공기중의 유분을 0.1PPM이하 상태 유지)	-UCF이후에 설치하여 압축공기의 유분을 0.01PPM이하로 유지 -활성카본이 추가되어 불쾌한 냄새제거
용도	-액체상태 물,기름,녹,찌꺼기 등 40㎛보다 큰 입자를 제거	-액체상태 물,기름, 녹,찌꺼기등 5㎛보다 큰입자를 제거하며, 일반적으로 가장 많이 사용되는 엘레멘트	-철단용공구,일반에 어 공구용으로 사용	-스프레이 페인트 및 오일증기 99%제거 -냄새는 제거하지 못함	-오일증기를 제거기 능 강화한 엘레멘트 -정밀전자,반도체,제약회사 제조공정에 사용
설치위치	-공장배관의MAIN LINE -냉동식 AIR DRYER LINE앞에 설치 (다량의 응축수 제거)	-초미립 AIR DRYER(ULF,UCF,UAF)앞에 설치하여 초미립 FILTER의 수명연장과 여과효율을 높여줌	-흡착식 AIR DRYER 후단에 설치하여 흡착제 분말을 포집하여 제거 -초미립 AIR FILTER(UCF,UAF)앞에 설치하여 필터수명연장	-불순물이 완전 제거 된 LINE에 설치하여 초미립자를 제거 -흡착식 AIR DRYER앞(흡착제 수명연장,제습효율 증대)	-흡착식 AIR DRYER나 호흡용 공기를 위한 정화장치 후단에 설치 (흡착제 분말제거) -불쾌한 냄새가 나는 LINE
압축공기	-액체,고체입자 40㎛보다 작은 것을 통과함	-액체,고체입자 5㎛ 보다 작은 것을 통과함	-액체,고체입자 1㎛ 보다 작은 것을 통과함	-액체,고체입자 0.01㎛보다 작은 것을 통과함	-액체,고체입자 0.01PPM보다 작은 것을 통과함
교환주기(수명)	-수명시 간:6,000HRS -차압 0.3KGF/㎠이상일 때 ELEMENT를 교환하여야 함		-수명시 간:3,000HRS -차압 0.3KGF/㎠이상일 때 ELEMENT를 교환하여야 함

MAIN(조립형),PRE(조립형),LINE,COALESCENT,ADSORBENTELEMENT의 COVER재질-ENGINEERING PLASTIC,
BOLT 및 NUT재질-STEEL이며 LINE,COALESENT,ADSORBENT의 PUNCHING METAL 재질은 STEEL입니다.(기본사항)
주문에 의해 COVER,BOLT,NUT,PUNCHING,METAL 재질 변경 가능합니다.(OPTION)예)SUS304
주문에 의해 BOLT 및 PUNCHING METAL의 길이 변경, ELEMENT 크기 변경 가능, 볼트 체결 방식이 아닌 다른 방식도 가능합니다.
SIZE번호-15A:3,20A:4,25A:5,40A:7.5OS(AIR FILTER 65A-300A)교체용:9
MODEL선정방법-MODEL명에 ELEMENT번호와 SIZE번호를 붙여주시면 됩니다.
예)MAIN ELEMENT이고 SIZE가 50A,40㎛일 때:EM 37-9
